LBX4800 RF Shield Box
Scopri il box di schermatura RF LabiFix LBX4800. Isolamento >85dB fino a 8GHz, filtri I/O su misura e qualità ISO 9001. Richiedi subito un preventivo online!
Specifiche Chiave e Prestazioni
Verified laboratory measurements and mechanical dimensions for the LBX4800 series.
Specifiche Tecniche e Dati sulle Prestazioni
| Parametro di Specifica | Valore Ingegneristico e Dettagli |
|---|---|
| Designazione Modello | LBX4800 High Isolation RF Enclosure |
| Gamma di Frequenza | 100 MHz – 12 GHz (Opzionale fino a 40 GHz per 5G mmWave) |
| Efficienza di Schermatura | > 90 dB @ 2.4 GHz, > 85 dB @ 6 GHz, > 80 dB @ 12 GHz |
| Dimensioni Esterne (A x L x P) | 550 x 550 x 400 mm (21.6" x 21.6" x 15.7") |
| Dimensioni Interne (A x L x P) | 480 x 480 x 330 mm (18.9" x 18.9" x 13.0") |

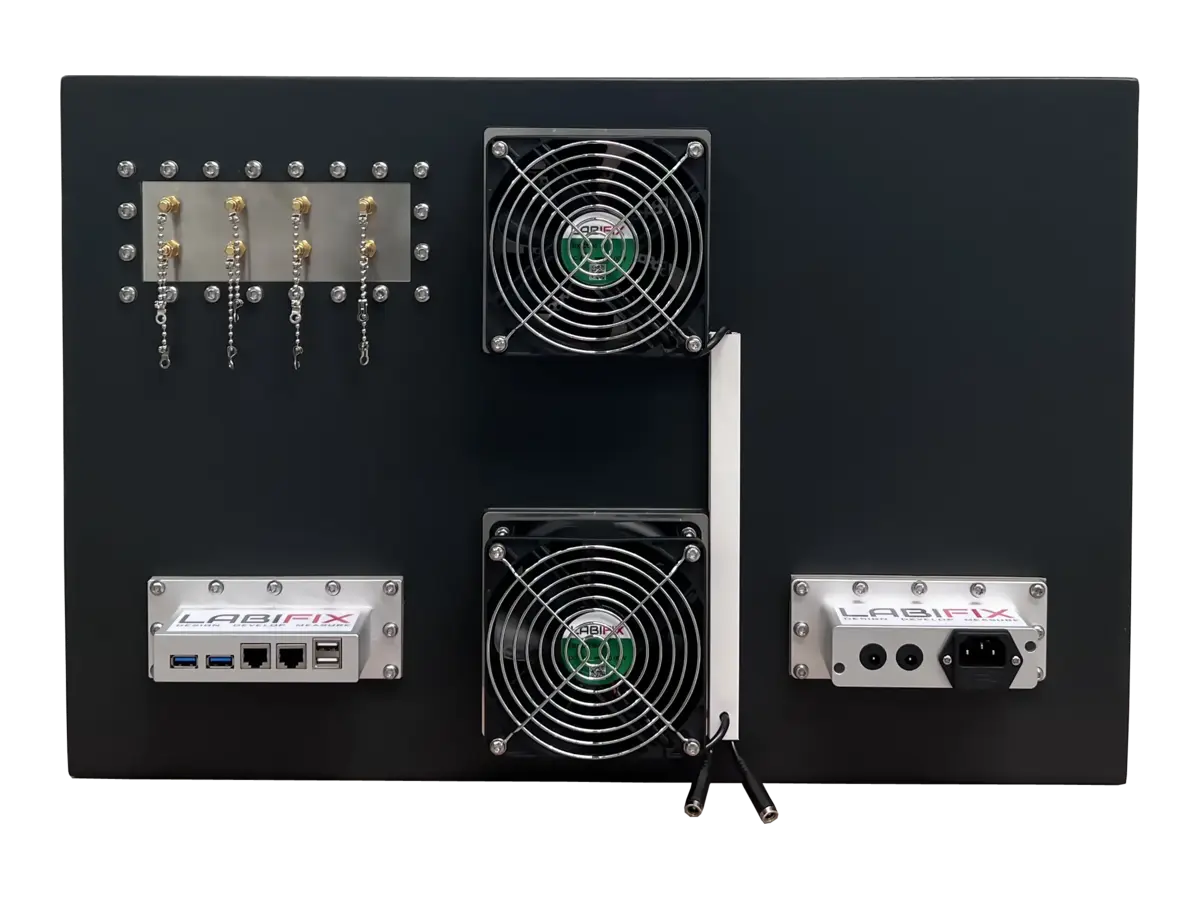

| Connettori I/O | SMA (x4), tipo N (x2), USB 3.0 filtrato (x2), RJ45 1GbE filtrato (x1), Filtro di alimentazione CA |
| Meccanismo di Chiusura | Leva a doppio gancio ad alta tenuta / Attuatore pneumatico |
| Tipo di Assorbitore RF | Matrice di assorbitore piramidale a microonde ad alta densità (> 20 dB) |
| Peso Totale | Circa 28 kg (61.7 lbs) |
| Applicazioni Target | 5G NR, Wi-Fi 6E/7, Bluetooth LE, GNSS, QA moduli IoT e collaudi OTA |
Matrice di Attenuazione di Frequenza ed Efficienza di Schermatura
| Banda di Frequenza | Attenuazione di Schermatura (dB) | Condizione / Standard di Prova |
|---|---|---|
| 20 MHz - 1 GHz | > 85 dB | Labifix Calibrated Measurement |
| 1 GHz - 3 GHz | > 95 dB | Labifix Calibrated Measurement |
| 3 GHz - 6 GHz | > 90 dB | Labifix Calibrated Measurement |
| 6 GHz - 12 GHz | > 85 dB | Labifix Calibrated Measurement |
